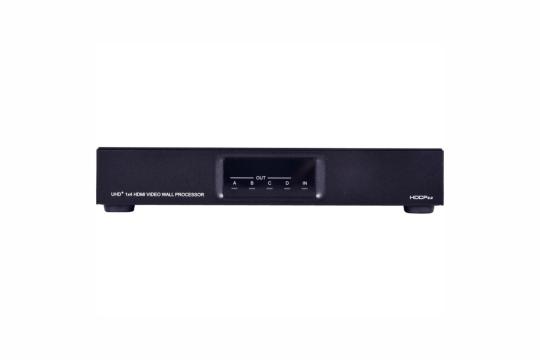

Контроллер видеостены от 2х2 до 8х8 Cypress CDPS-4KQ-AD контроллер видеостены

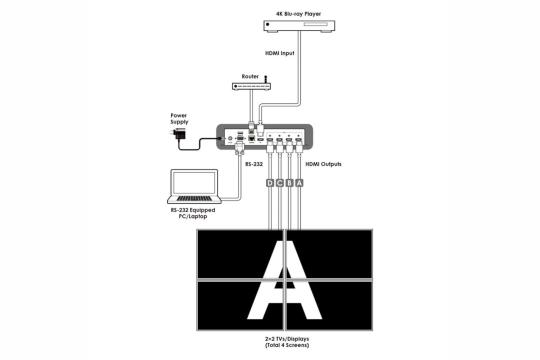

CDPS-4KQ-AD – контроллер видеостены размером от 2х2 до 8х8 с интерфейсом HDMI и поддержкой разрешений до 1080p60. Сигнал UHD с HDR, полученный с входа HDMI, прибор распределяет на 4 дисплея для отображения единой картинкой – в формате видеостены 2x2. Создание видеостен иных конфигураций (3x2, 3x3 и более) возможно при одновременном подключении нескольких устройств CDPS-4KQ-AD через усилитель-распределитель. Компенсация окантовки модулей. Полоса пропускания устройства 600 МГц. Выходное разрешение 1080p60, аудио LPCM до 7.1 (192 кГц). Управление с помощью ПО, Telnet, RS-232 (напрямую и по IP).

• Поддержка HDMI 2.0;
• Совместимость с HDCP 1.х и 2.2;
• Входные разрешения до 4096×2160, 60 Гц (4:4:4, 8 бит, 18 Гбит/с);
• Выходное разрешение фиксированное — 1080p, 60 Гц;
• Поддержка HDR с глубиной цвета 10 и 12 бит;
• Автоматическое преобразование входных сигналов с HDR в стандартные с глубиной цвета 8 бит на выходе;
• Сквозная передача LPCM 2.0/5.1/7.1, Bitstream и HD Bitstream;
• Один контроллер формирует видеостены 2×2, несколько приборов — до 8×8;
• Компенсирует горизонтальную и вертикальную окантовку модулей видеостены;
• Расширенные возможности настройки EDID-блоков и HDCP;
• Работает с DVI 1.0 при подключении переходника HDMI — DVI (поставляется отдельно);
• Управляется с ПК при помощи фирменного ПО, по RS-232 и протоколу Telnet;
• Штатные крепления для монтажа на плоские поверхности;

Технические характеристики

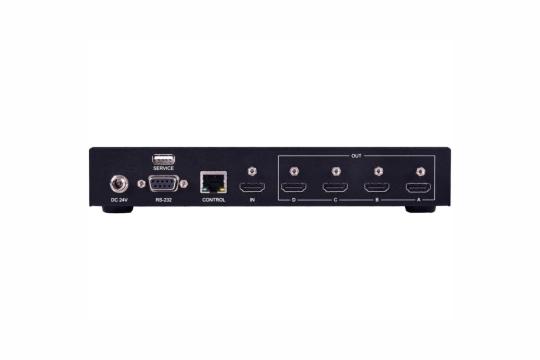

• Входы: 1 – HDMI, тип А (розетка) ;
• Выходы: 4 – HDMI, тип A (розетка) ;

Порты
• 1 – Ethernet, разъем RJ45 (розетка) ;
• 1 – RS-232, разъем D-Sub DE9 (розетка) ;
• 1 – USB (сервисный), тип A (розетка) ;

• Полоса пропускания 600 МГц ;
• Пропускная способность 18 Гбит/с (6 Гбит/с на канал) ;
• Максимальное разрешение 4K, 60 Гц ;
• Входные разрешения до 4096x2160p (4:4:4) 60 Гц ;
• Выходные разрешения 1080p 60 Гц ;
• Спецификации HDMI 2.0 ;
• Спецификации HDCP 1.x, 2.2 ;
• Форматы вложенного аудио LPCM 2/5.1/7.1, Bitstream, HD Bitstream ;
• Частота дискретизации аудио до 192 кГц ;
• Скорость передачи данных последовательного интерфейса 19200 бит/с ;
• Защита от электростатических разрядов ±8 кВ (воздушный разряд); ±4 кВ (контактный разряд) ;
• Материал корпуса сталь ;
• Цвет корпуса черный ;
• Диапазон рабочих температур 0…+40 °C ;
• Диапазон температур хранения −20…+60 °C ;
• Относительная влажность воздуха 20…90 % (без конденсации) ;
• Питание 24 В, 1,25 А ;
• Потребляемая мощность 9,5 Вт ;
• Габаритные размеры (ШxГxВ) 231,5 x 174 x 44 мм ;
• Монтаж в 19″ стойкe 1U ;
• Масса 0,652 кг ;
